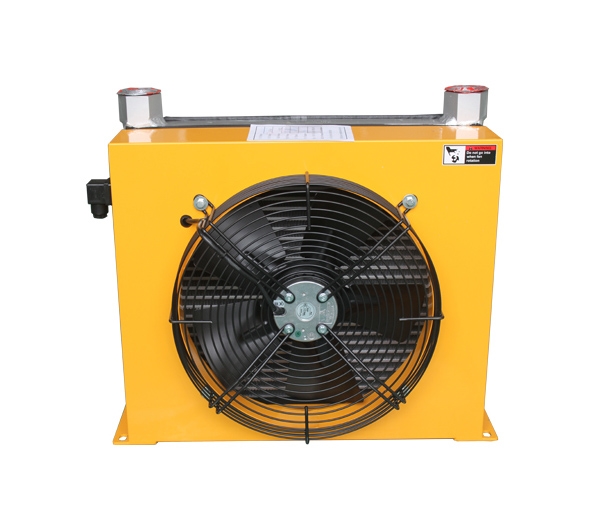

采用汽車工業中制造鋁熱交換器的技術，經過可靠的釬焊，制造合多種工況的散熱器。風冷卻器以空氣為冷卻源，在風扇的作用下，將流體熱量帶走，獲得有效率的冷卻效果。
產品特性
● 體積小，重量輕，安裝容易；
● 不需要接冷卻水，對用戶的總投資講，費用低；
● 冷卻效果明顯；
● RLFW型風冷式潤滑油冷卻器電機防護等級IP55；
● 加裝溫控開關（可選），油溫低時不啟動冷卻風扇；
● 配有防塵過濾網。
應用場合
● 液壓系統、潤滑系統
● 傳到系統、電力系統
性能優點
● 防止出現油溫過高而引起密封圈漏油的現象；
● 防止油溫過高而引起油質劣化的現象；
● 提高油的潤滑效率，減少機械維修率。
適用介質
液壓油、潤滑油、水及水溶性液體，但不適合易燃、易腐蝕性液體。
規格及技術參數表
| 型號 | 冷卻能力(W/°C) | 流量(L/min) | 電源(V) | 風機功率(W) | 工作壓力(Mpa) | 適用油溫(°C) | 嗓音(dB(A)) | 接口尺寸 |
| YLF50 | 50 | 20 | 220/380 | 38 | 2.0 | 10~130 | 60 | 內螺紋G1/2" |
| YLF100 | 100 | 40 | 220/380 | 65 | 2.0 | 10~130 | 70 | 內螺紋G3/4" |
| YLF150 | 150 | 60 | 220/380 | 65 | 2.0 | 10~130 | 70 | 內螺紋G1" |
| YLF200 | 200 | 80 | 220/380 | 80 | 2.0 | 10~130 | 60 | 內螺紋G1" |
| YLF250 | 250 | 100 | 220/380 | 80 | 2.0 | 10~130 | 60 | 內螺紋G1" |
| YLF300 | 300 | 120 | 220/380 | 80 | 2.0 | 10~130 | 60 | 內螺紋G1 1/4" |
| YLF400 | 400 | 160 | 220/380 | 150 | 2.0 | 10~130 | 62 | 內螺紋G1 1/2" |
| YLF600 | 600 | 250 | 220/380 | 180 | 2.0 | 10~130 | 68 | 內螺紋G2" |
| YLF900 | 900 | 300 | 220/380 | 250 | 2.0 | 10~130 | 70 | 內螺紋G2" |
| YLF1200 | 1200 | 350 | 220/380 | 390 | 2.0 | 10~130 | 70 | 法蘭DN65 |
| YLF1500 | 1500 | 400 | 220/380 | 480 | 2.0 | 10~130 | 73 | 法蘭DN65 |
| YLF2000 | 2000 | 450 | 220/380 | 480 | 2.0 | 10~130 | 73 | 法蘭DN65 |
備注
1.冷卻能力是指環境溫度35℃，油溫55℃，使用32#液壓油條件下的冷卻量；
2.設計流量是指環境溫度35℃，油溫55℃，使用32#液壓油條件下允許通過的理論流量；
3.對于各牌號的機油，允許通過的實際流量需除以粘度修正系數及安全系數；（見選型說明第6頁）
4.本公司產品不斷改進，具體結構尺寸與以上參數可能有所區別；
5.參數表內為常見的規格型號，本公司可接受客戶特殊訂貨。

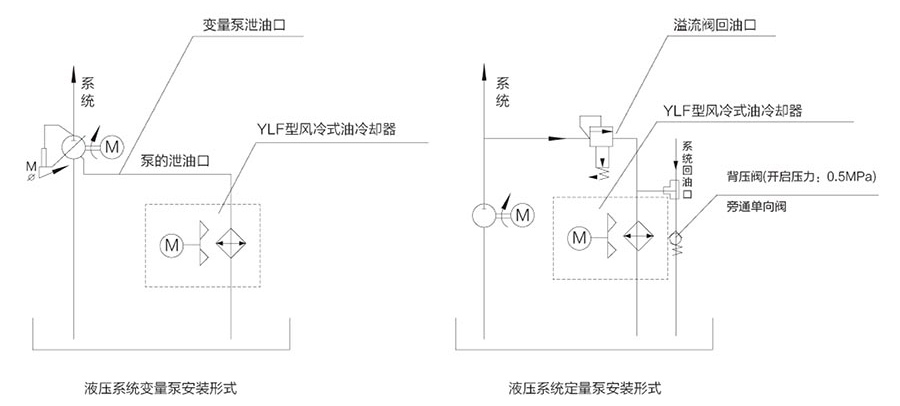

冷卻器安裝示意圖

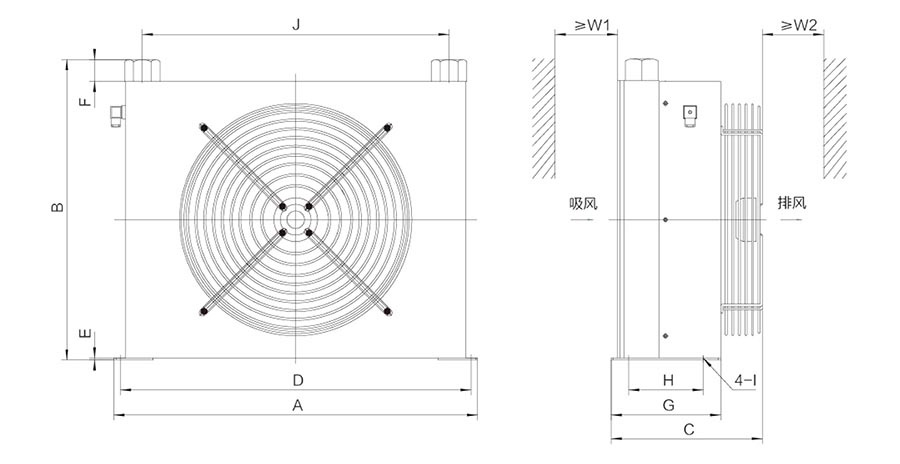

外形尺寸
| 型號 | A | B | C | D | E | F | G | H | I | J | W1 | W2 |
| YLF50 | 270 | 249 | 125 | 250 | 4 | 35 | 125 | 95 | Φ7 | 201 | 100 | 200 |
| YLF100 | 310 | 269 | 150 | 290 | 4 | 35 | 150 | 120 | Φ7 | 235 | 150 | 250 |
| YLF150 | 360 | 319 | 150 | 340 | 4 | 35 | 150 | 120 | Φ7 | 285 | 150 | 250 |
| YLF200 | 420 | 369 | 235 | 395 | 4 | 40 | 175 | 145 | Φ9 | 330 | 160 | 300 |
| YLF250 | 480 | 419 | 255 | 455 | 4 | 40 | 175 | 145 | Φ9 | 390 | 180 | 350 |
| YLF300 | 520 | 449 | 255 | 495 | 4 | 40 | 175 | 145 | Φ9 | 430 | 180 | 350 |
| YLF400 | 580 | 494 | 280 | 555 | 4 | 50 | 200 | 170 | Φ9 | 470 | 200 | 400 |
| YLF600 | 720 | 544 | 310 | 695 | 4 | 50 | 220 | 190 | Φ9 | 605 | 225 | 450 |
| YLF900 | 910 | 644 | 340 | 880 | 4 | 50 | 240 | 210 | Φ9 | 800 | 250 | 500 |
| YLF1200 | 1020 | 585 | 340 | 990 | 15 | 70 | 240 | 180 | Φ12 | 880 | 225 | 450 |
| YLF1500 | 1160 | 645 | 360 | 1130 | 15 | 70 | 260 | 200 | Φ12 | 1020 | 225 | 450 |
| YLF2000 | 1400 | 695 | 360 | 1360 | 15 | 70 | 260 | 200 | Φ12 | 1240 | 250 | 500 |
