產品概述

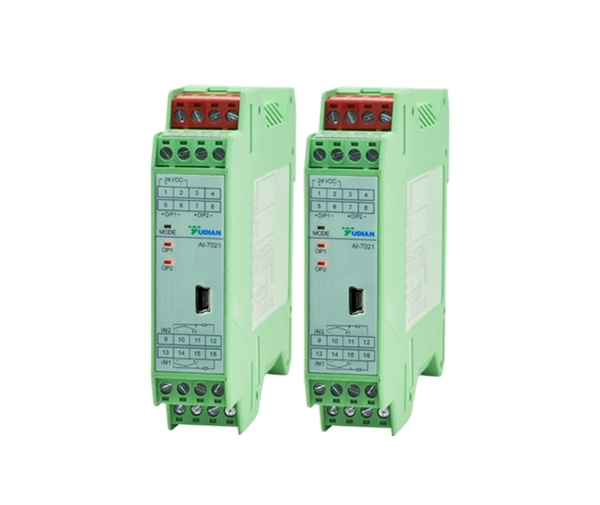

AI-7011/7021智能化可編程溫度變送器/信號隔離器，其輸入信號是可任意編程的熱電偶、熱電阻及線性電壓 (mV)，外部并聯精密電阻可輸入電流信號，輸出信號為4-20mA或0-20mA，輸入具備數字濾波功能。Al-7021可以作為2個獨立的變送器或信號隔離器使用，也可以通過參數設置變成1進2出的變送器或信號隔離器使用，降低了成本及設備的安裝體積，使用靈活方便。
功能特點
● DIN導軌安裝，寬度僅22.5mm，占用更小的柜體體積。
● 使用高性能的元器件，大大降低溫度漂移并使得通道之間相互干擾降低。
● 數字校正電流輸出，無電位器，進一步提高了電流輸出精度及穩(wěn)定性。
● 可直接用1394連線連接E8型手持顯示器進行編程，如自由選擇輸入類型，定義變送輸出的量程等。
技術指標
| 供電電源 | 100-240VAC/50Hz+10%，-15%或24VDC/AC可選 | |
| 電源消耗 | ≤3W | |
| 輸入規(guī)格 | 熱電偶 | K、S、R、E、J、T、B、N、WRe5-WRe26 |
| 熱電阻 | Pt100、Cu50 | |
| 線性電壓 | 0-20mV、0-60mV、0-100mV、0-1V、0.2-1V、-20 - +20mV、-100 - +100mV等 | |
| 測量范圍 |
K(-50 - +1300℃ )、S(-50 - +1700℃ )、R(-50 - +1700℃ )、 T(-200 - +350℃ )、
E(0 - +1000℃ )、 J(0 - +1200℃ )、 B(0 - +1800℃ )、N(-50 - +1300℃ )、WRe5-WRe26 (0 - +2300℃ )、Ptl00 (-200 - +900℃ ) |
|
| 變送精度 | ±0.3%FS±1個字（包括輸入與輸出誤差） | |
| 溫度漂移 | ≤0.015%FS/℃（包括輸入與輸出的溫度漂移） | |
| 電磁兼容 | IEC61000-4-4( 電快速瞬變脈沖群 EFT)，±4KV/5KHz； IEC61000-4-5（浪涌），4KV | |
| 隔離耐壓 |
電源端與信號輸入及輸出端相互之間≥2300VDC； 輸入及2路輸出相互之間≥200VDC |
|
| 輸出規(guī)格 | 0-22mA范圍內自由定義，輸出電壓范圍≥11V | |
| 使用環(huán)境 | 溫度-10 - +60℃；濕度0-90%RH | |
| 注：B分度號熱電偶在60-400℃范圍可進行測量，但精度無法達到標定精度，在400-1800℃可保證精度 | ||
型號定義
AI-7011D5 單路溫度變送器/信號隔離器
AI-7021D5 雙路溫度變送器/信號隔離器
