產品概述

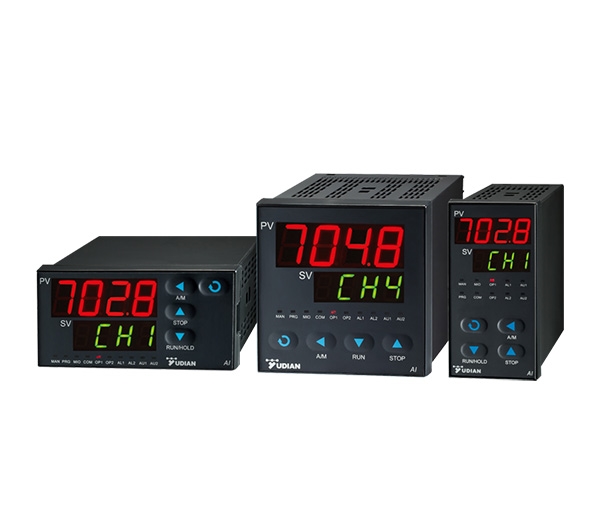

AI系列多路PID溫度控制器采用熱電偶或Pt100二線制輸入，SSR固態繼電器電壓輸出或L3繼電器輸出，各通道可以有不同的輸入規格，既可以獨立使用，也可以和觸摸屏或PLC聯機使用。產品按十年以上壽命設計，五年免費保修，應用了宇電公司新一代技術，使多路溫控器達到與單回路儀表相當?shù)木扰c抗干擾能力。
功能特點
● 支持2路或4路可編程測量輸入回路，支持 K、S、E、J、B、N、T、WRe5-WRe26等多種規格熱電偶輸入，自動冷端補償或Pt100二線制輸入。
● 使用高性能的元器件，大大降低溫度漂移并使得各個通道之間相互干擾降低；AI-70482型4個測量回路信號全隔離，適合負極與外殼相連的熱電偶。
● 輸入數字校正，各輸入回路均具備數字濾波，且濾波強度可以獨立調整或取消濾波。
● SSR電壓輸出，控制周期0.48～5秒可調。
● 先進的AI人工智能調節、自整定、自適應、控制穩定。
● 儀表功耗比用4臺單回路儀表降低約75％。
選型及規格
| Al- | 說明 | |||||||||

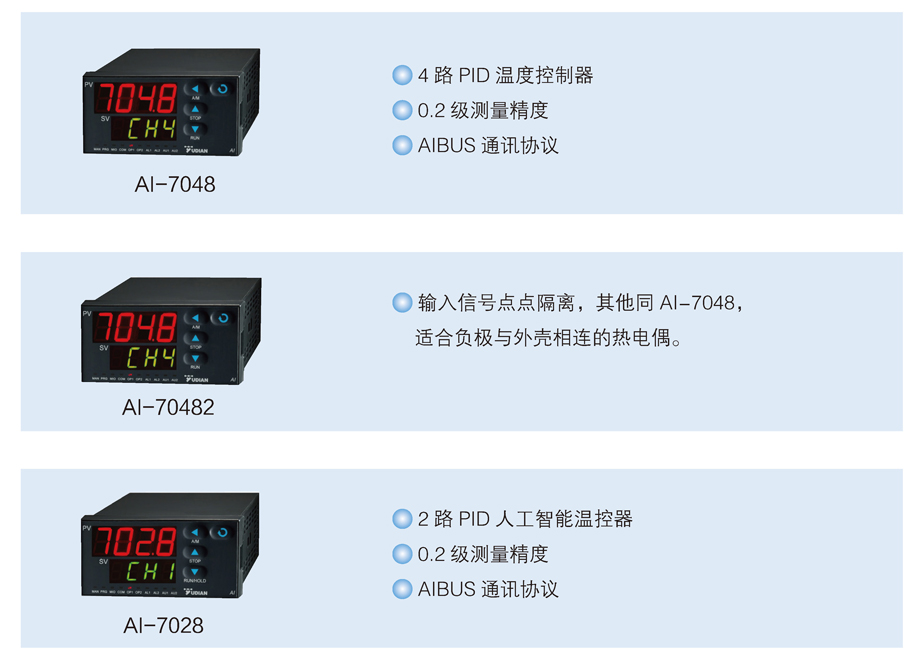

| 型號 | 7028 | 兩路PID溫度控制器 | ||||||||
| 7048 | 四路PID溫度控制器 | |||||||||
| 70482 | 四路PID溫度控制器(輸入隔離)* | |||||||||
| 外形尺寸 | A | 面板尺寸96x96mm | ||||||||
| B | 面板尺寸160x80mm (寬x高) | |||||||||
| C | 面板尺寸80x160mm (寬x高) | |||||||||
| E | 面板尺寸48x96mm(寬x高) | |||||||||
| E5 | 面板尺寸48x96mm(寬x高) ，導軌案卷 | |||||||||
| F | 面板尺寸96x48mm(寬x高) | |||||||||
| 輸入1、2(IN1、IN2) | J1 | 2路熱電偶輸入模塊，也可支持2路mV電壓輸入 | ||||||||
| J2 | 2路二線制熱電阻輸入模塊 | |||||||||
| J3 | 2路電壓輸入模塊，用于支持0~3V、0~5V、1~5V等輸入規格 | |||||||||
| J4 | 2路電流輸入模塊，用于支持0~10mA、4~20mA、0~20mA等輸入規格 | |||||||||
| J5 | 2路二線制變送器輸入模塊，內部自帶24V饋電電源 | |||||||||
| 輸入3、4(IN3、IN4) | J1 | 2路熱電偶輸入模塊，也可支持2路mV電壓輸入 | ||||||||
| J2 | 2路二線制熱電阻輸入模塊 | |||||||||
| J3 | 2路電壓輸入模塊，用于支持0~3V、0~5V、1~5V等輸入規格 | |||||||||
| J4 | 2路電流輸入模塊，用于支持0~10mA、4~20mA、0~20mA等輸入規格 | |||||||||
| J5 | 2路二線制變送器輸入模塊，內部自帶24V饋電電源 | |||||||||
| 輸出1、2(OP1、OP2) | G5 | 雙路固態繼電器驅動電壓輸出模塊 | ||||||||
| 輸出3、4(OP3、OP4) | G5 | 雙路固態繼電器驅動電壓輸出模塊 | ||||||||
| 報警(ALM) | L0 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | ||||||||
| L3 | 雙路繼電器輸出模塊，兩組常開觸點，容量250VAC/2A | |||||||||
| 通訊(COMM) | S | 光電隔離的RS485通訊接口，占用儀表電源 | ||||||||
| S4 | 光電隔離的RS485通訊接口，不占用儀表電源 | |||||||||
| 機身及面板顏色 | Q | 靚麗黑色 | ||||||||
| Z | 經典淺色 | |||||||||
選型注意事項
1.AI-70482輸入固定為熱電偶，且不能帶報警（ALM）。
2.E5面板默認帶通訊（COMM）。
選型示例
AI-7048AJ2J2G5G5L3S
AI-7028E5J1G5L0S
AI-70482EG5G5S
